概述
JD-5、JD-6電動機保護器（以下簡稱保護器）適用于交流50Hz，額定工作電壓AC380V及以下的供電電路中與交流接觸器等開關電器組成電動機控制電路。當電動機的主電路出現斷相、過載等非正常工作狀態時，及時斷開開關電器觸頭，分?jǐn)嚯妱訖C的三相電源，快速可靠地保護電動機。保護器采用電位器量化整定方式，直接根據電機銘牌標定的額定電流值調節保護器的整定電流，比整定無量化、需啟動電機整定，而不能準確整定到電機額定電流的整定方式更為方便、直觀。 保護器采用過電流倍率控制下的智能反時限保護技術，且反時限具有性能優異的連續可調技術，可適應從輕載到重載起動等各類電機的需要。
本產品符合GB14048.4標準要求。
正常工作條件
1、周圍空氣溫度上限值為+40℃，周圍空氣溫度下限值為-5℃，24小時內其平均值不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低的溫度下可以允許有較高相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4、安裝在無強烈沖擊振動、雨雪侵襲和強磁干擾的地方
5、用戶電機額定電流必須在保護器的整定電流范圍之內。

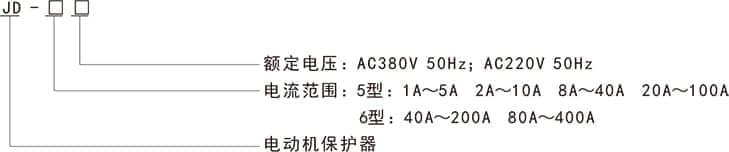

型號及含義
主要技術參數
1、額定電源電壓：AC380V 50Hz；AC220V 50Hz。
2、過載動作時間：相對1.2倍電流動作保護時間（3s～120s）可調。
3、斷相動作時間：≤3s（三相電源中任意一相電流為零時）。
4、復位方式：斷電復位。
5、觸點容量：3A AC380V（阻性）。
6、安裝方式：裝置式和導軌式兼容（5型）；裝置式（6型）。
